Hướng dẫn cài đặt VN2000 cho GPS có hình ảnh chi tiết

C:\Users\dell\Desktop\New folder\ImagineCam_Photo(39).jpg

Hướng dẫn chi tiết cài đặt VN2000 theo kinh tuyến trục các tỉnh, minh họa hình ảnh

Áp dụng cài đặt VN2000 trên GPS Garmin 78s, tương tự với 78s, 62, 64, 62s (các dòng mới đều cài tương tự)

Bước 1: Bật nguồn

C:\Users\dell\Desktop\New folder\ImagineCam_Photo(32).jpg

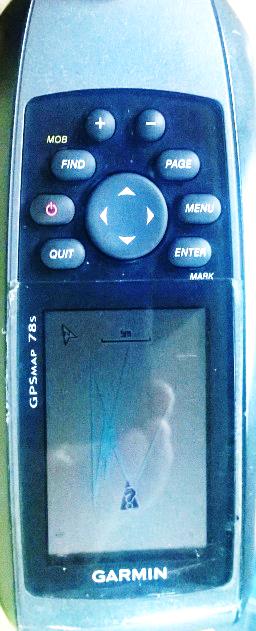

Hình 1: Giao diện khởi động của GPS

Bước 2: Nhấn phím Menu 2 lần

C:\Users\dell\Desktop\New folder\ImagineCam_Photo(33).jpg

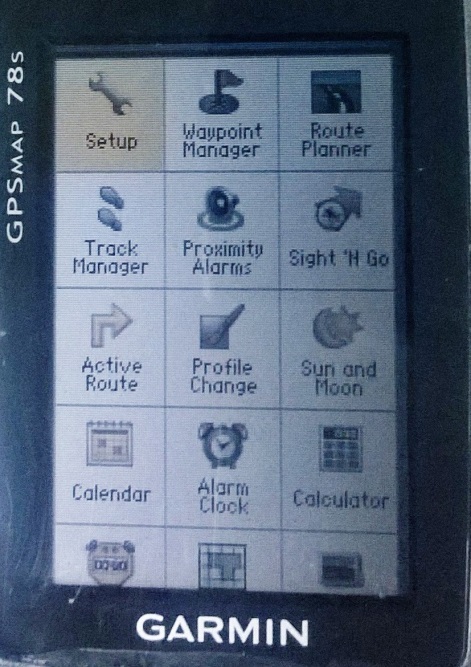

Hình 2: Giao diện menu trên GPS

Bước 3: Chọn Setup

C:\Users\dell\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\ImagineCam_Photo(34).jpg

Hình 3: Giao diện Setup

Bước 4: Giao diện System

C:\Users\dell\Desktop\New folder\ImagineCam_Photo(35).jpg

Hình 4: Giao diện System

Bước 5: Tại position Format chọn đến dòng User Grid

C:\Users\dell\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\ImagineCam_Photo(36).jpg

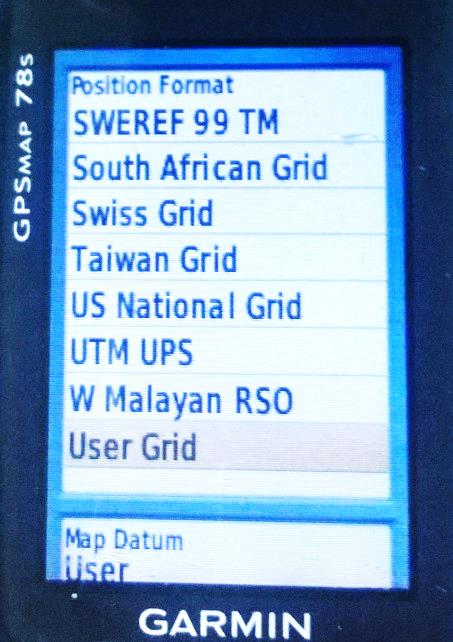

Hình 5: Menu Position Format

Bước 6: Cài đặt thông số trong User Gird:

  • False Easting: điền vào 500.000
  • False Northing: Điền 0.9999 với múi 3 (bản đồ tỷ lệ 10.000, 5.000,…), nếu là múi 6 thì cài 0.9996 (Bản đồ 25.000, 50.000,…)
  • Longtiude Origin (Kinh tuyến trục): 104 độ 45 phút hoặc 104.75 nếu ở đây đơn vị là độ (45 phút = 0.75 độ). Đây là áp dụng cho Lạng Sơn, với tỉnh nào thì xem bảng tương tứng. Xem thêm bảng kinh tuyến trục các địa phương tại đây

C:\Users\dell\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\ImagineCam_Photo(38).jpg

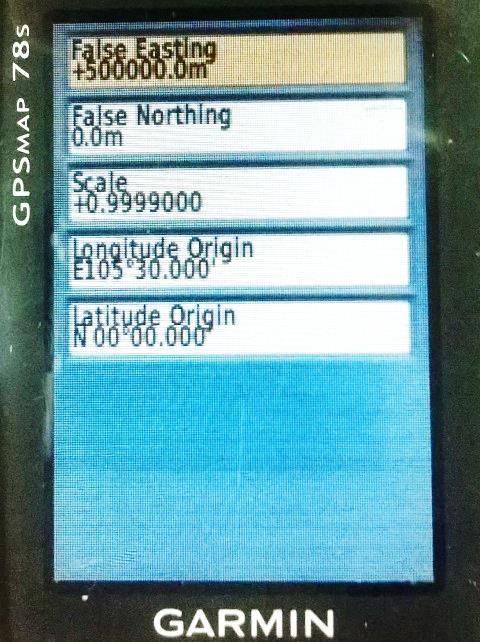

Hình 6: Hình ảnh cài đặt trong User Gird

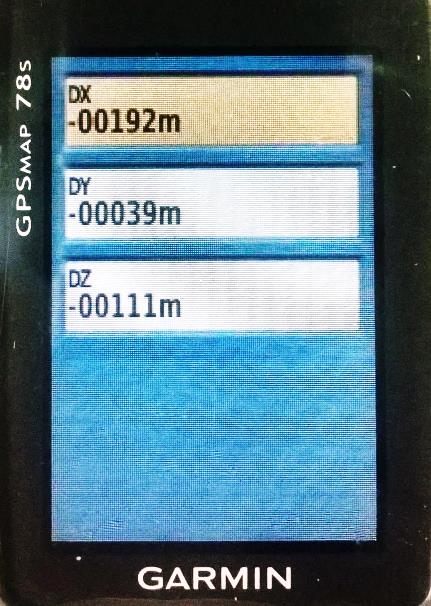

Bước 7: quay trở lại hình 4: Chọn Map Datum; Chọn User Gird và cài đặt thông số như sau.

C:\Users\dell\Desktop\New folder\ImagineCam_Photo(39).jpg

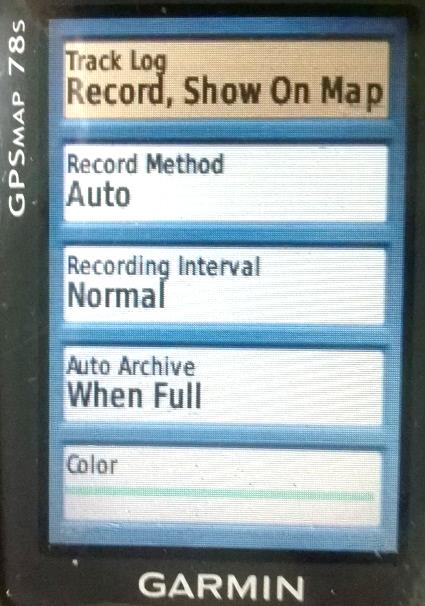

Bước 8. Cài đặt lưu lại tuyến đường đi:

Quay trở lại màn hình của hình 9; chọn Tracks

Tại mục Tracklog:

  • Nếu muốn lưu lại đường đi và hiển thị trên map: chọn Record, show on map (khuyên dùng);
  • Nếu muốn ghi nhưng không hiển thị: chọn Record, do not show;
  • Nếu không muốn lưu lại đường đi: Do not record (Trường hợp nhớ đường, pin gần hết nên dùng tính năng này).

Các phần còn lại chọn như màn hình.

C:\Users\dell\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\ImagineCam_Photo(42).jpg

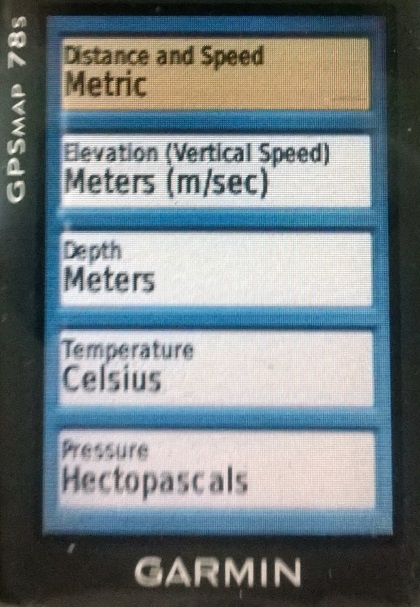

Cài đặt đơn vị cho máy GPS: Các thông số về đơn vị nên cài đặt như hình bên cạnh.

C:\Users\dell\Desktop\New folder\ImagineCam_Photo(40).jpg

– Căn cứ để cài đặt các thông số cho GPS: Các thông tư mới thì hệ quy chiếu vẫn không thay đổi.

Thông tư số 973/2001/TT-TCĐC hướng dẫn áp dụng Hệ quy chiếu và Hệ toạ độ quốc gia VN-2000

Quyết định số 05/2007/QĐ-BTNMT của Bộ Tài nguyên và Môi trường : Về sử dụng hệ thống tham số tính chuyển giữa Hệ tọa độ quốc tế WGS-84 và Hệ tọa độ quốc gia VN-2000
