Chuyển font chữ và hệ chiếu dữ liệu GIS bằng FME

Chuyển font chữ trên dữ liệu GIS và hệ chiếu trên dữ liệu GIS

Hướng dẫn chung: Sử dụng FME với transformer VnFontConverter. Transformer do tác giả Lion Phạm đẩy lên FME cho anh em Việt Nam dùng. Chỉ chạy trên phiên bản FME từ 2020 trở lên.

Nếu chưa cài FME hoặc FME phiên bản thấp vui lòng inbox vào Fanpage: https://www.facebook.com/bandolamnghiep để được hướng dẫn.

Bước 1: Khởi động FME Workbench

Tại giao diện của FME Workbench chọn New

Tiếp theo ta sẽ dùng 3 icon này

Bước 2: Gọi dữ liệu vào FME

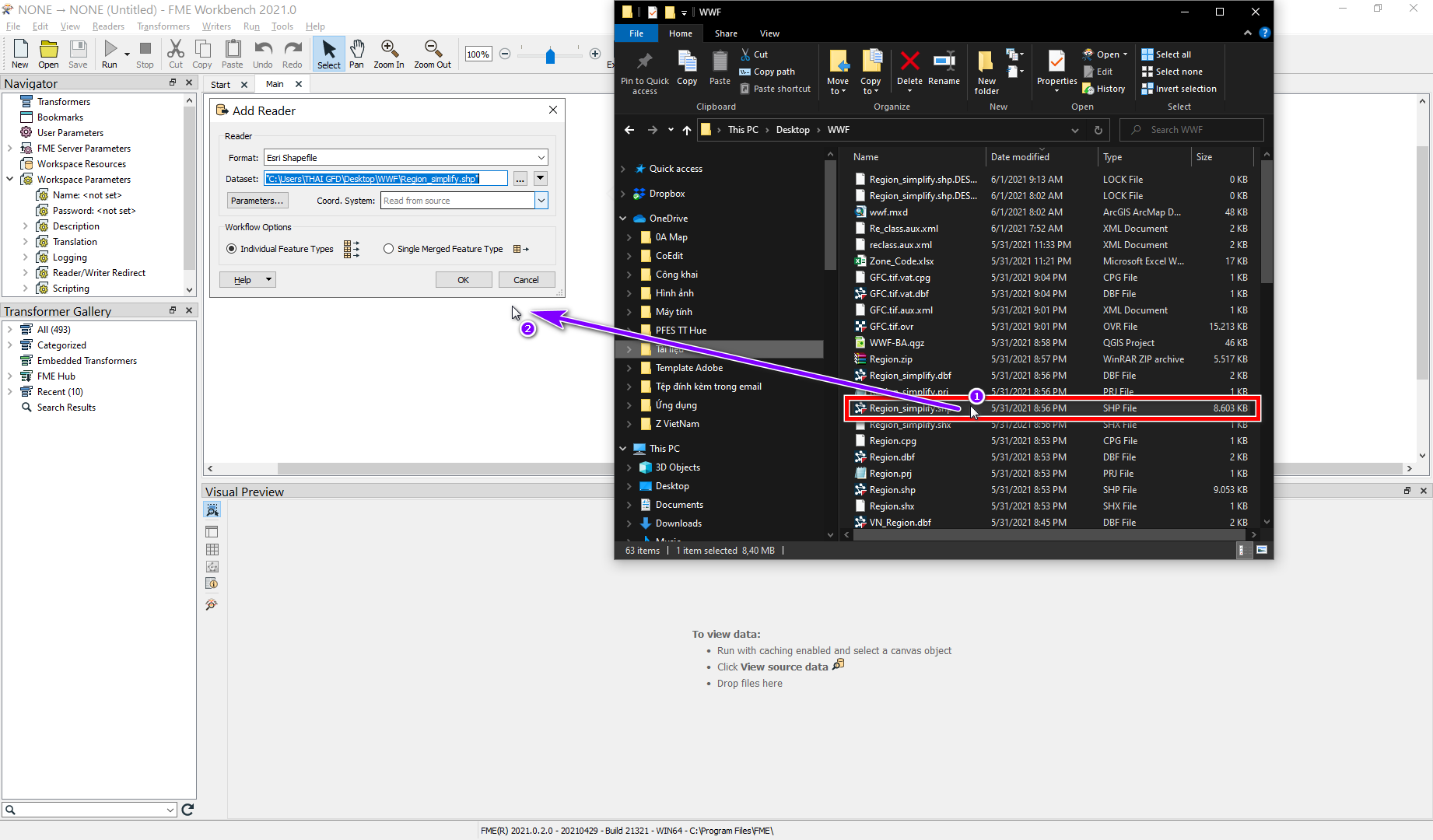

Cách 1: Kéo file trong máy tính vào cửa sổ làm việc của FME (khuyến nghị)

FME sẽ tự nhận các thông số, về hệ chiếu xem ở phía dưới (phần cuối cách 2)

Chọn OK để kết thúc

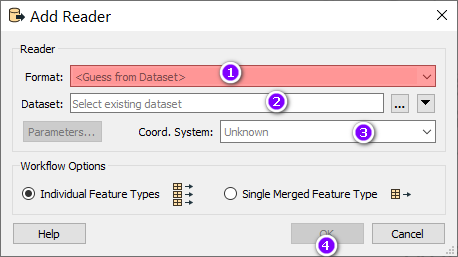

Cách 2: Gọi dữ liệu vào bằng Reader

Lần lượt khai báo các thông số sau:

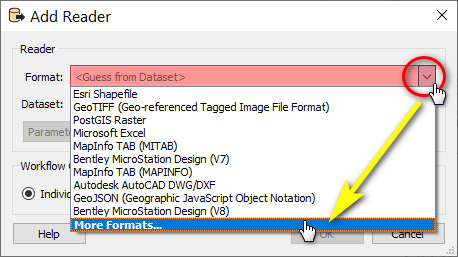

(1) Lựa chọn định dạng, ví dụ: .shp hoặc .tab

Nếu không có sẵn hay làm như hình, chỉ cần gõ định dạng .tab hoặc .shp thì dữ liệu sẽ hiện ra. Trường hợp này chúng ta chuyển từ FRMS là .shp sang .tab. Vậy đầu vào Reader ta chọn là .shp

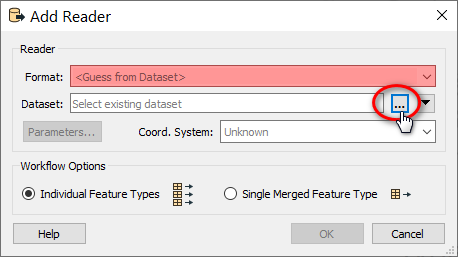

(2) Dataset: Chọn nơi chứa dữ liệu.

Chọn biểu tượng 3 … và chọn thư mục lưu dữ liệu.

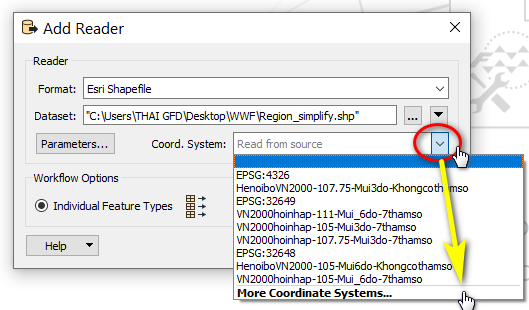

(3) Chọn hệ tọa độ cho file

Chọn biểu tượng tam giác ngược => Chọn More Coordinate Systems

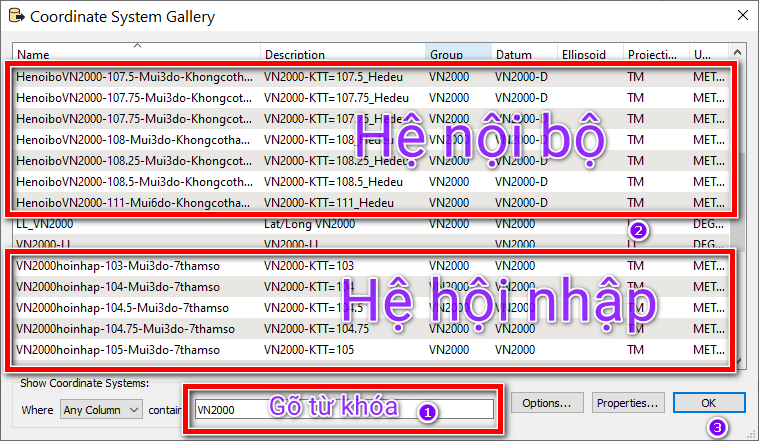

Gõ từ khóa VN2000 vào ô tìm kiếm, sau đó lựa chọn KTT và hệ Nội bộ (Kiểm lâm đang dùng, trên QGIS vẫn khớp nên Google Earth), hoặc hệ Hội nhập (Để khớp Google Earth Pro xuất từ Mapinfo ra)

Nếu trường hợp không tìm thấy hệ VN2000 vui lòng xem bài viết này

Xem nhanh dữ liệu, chọn biểu tưởng kính lúp như hình dưới để xem nhanh dữ liệu:

  • Dữ liệu ở dạng Unicode thì không bị lỗi font
  • Dữ liệu hình học có khớp với dữ liệu nền ở dưới không. Nếu không khớp thì nhìn xem FME đang nhận hệ nào, có thể đổi qua hệ khác và thử lại. Để đảm bảo sau khi chuyển qua TCVN3 không bị lệch hệ chiếu.

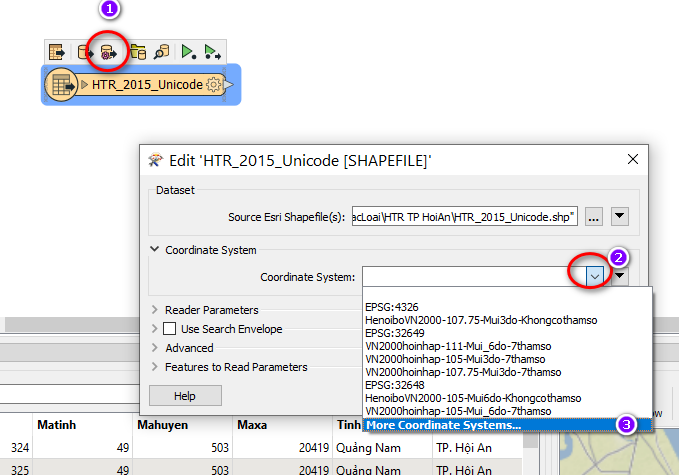

Chọn hệ chiếu khác như sau

Nếu đã khớp với nền dưới thì tiếp tục chuyển Font chữ Unicode sang TCVN3 cho Mapinfo

Bước 3. Chọn Transformer trên Menu của FME

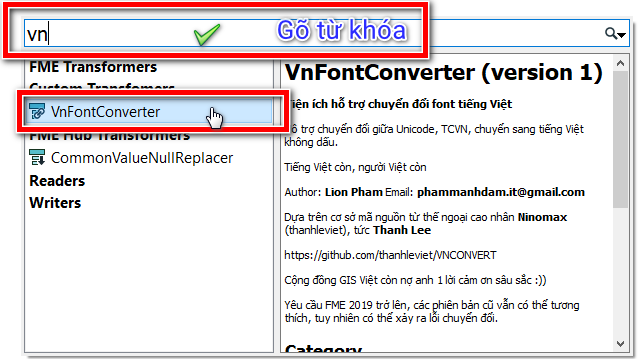

Gõ từ khóa vn rồi nhấp đúp (double click) như hình dưới để lấy Transformer vào FME

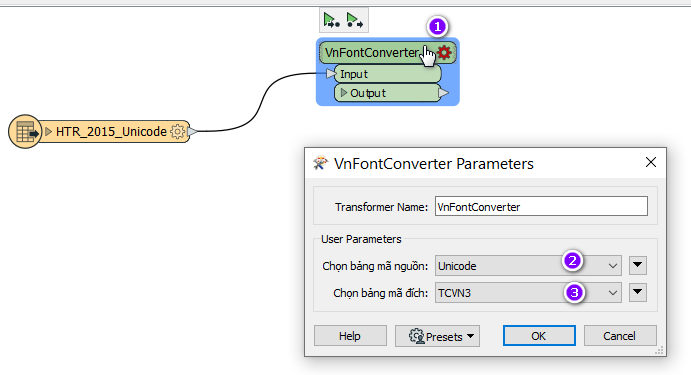

Nhấp đúp (double click) vào Transformer VnFontConverter và làm như hình dưới

Ở đây đang chuyển từ .shp sang .tab (Unicode => TCVN3), dữ liệu từ FRMS/QGIS to Mapinfo. Nếu bạn đang làm ngược lại chuyển từ .tab sang .shp (TCVN3 => Unicode) thì ngược lại.

Chọn OK để kết thúc

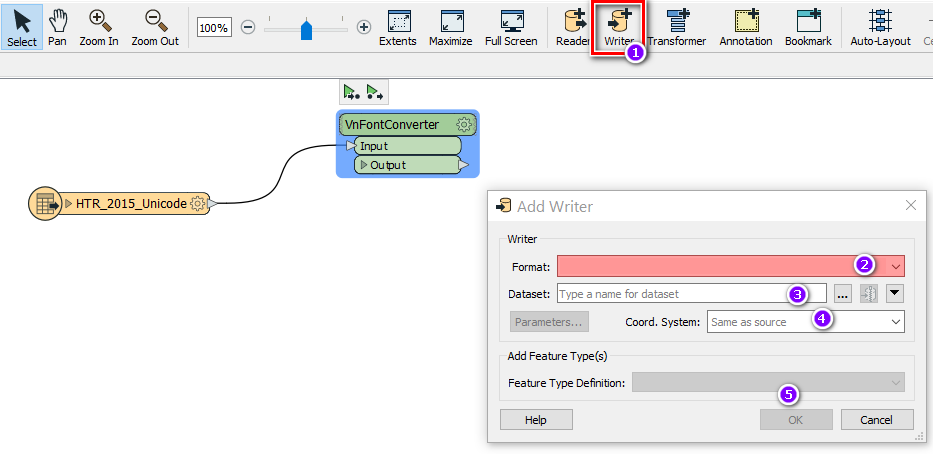

Bước 4. Ghi dữ liệu đầu ra (Writer)

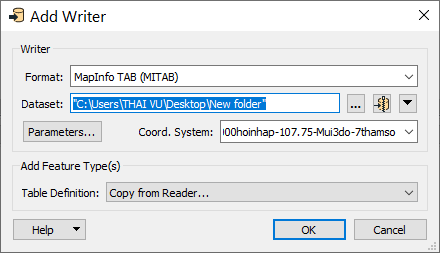

(1) Chọn và điền các thông số như hình

(2) Lựa chọn file kết quả đầu ra. Ở đây chúng ta xét trường hợp là Mapinfo .tab file

(3) Chọn nơi lưu. Nên tạo thư mục mới để không bị lẫn với dữ liệu ban đầu.

(4) Chọn hệ chiếu. Lưu ý chọn đúng hệ mong muốn.

Chọn OK để kết thúc

Phần này xem lại cách 2 phần Reader ở trên để hiểu hơn.

Lưu ý: Chọn đúng Mapinfo (MITAB). Nếu chọn kiểu Mapinfo Extended là định dạng dành cho Mapinfo Pro 64 bit. Mapinfo 32 bit hiện đang dùng phổ biến sẽ không đọc được.

Nối mũi tên lại như hình rồi chọn RUN để chạy lệnh

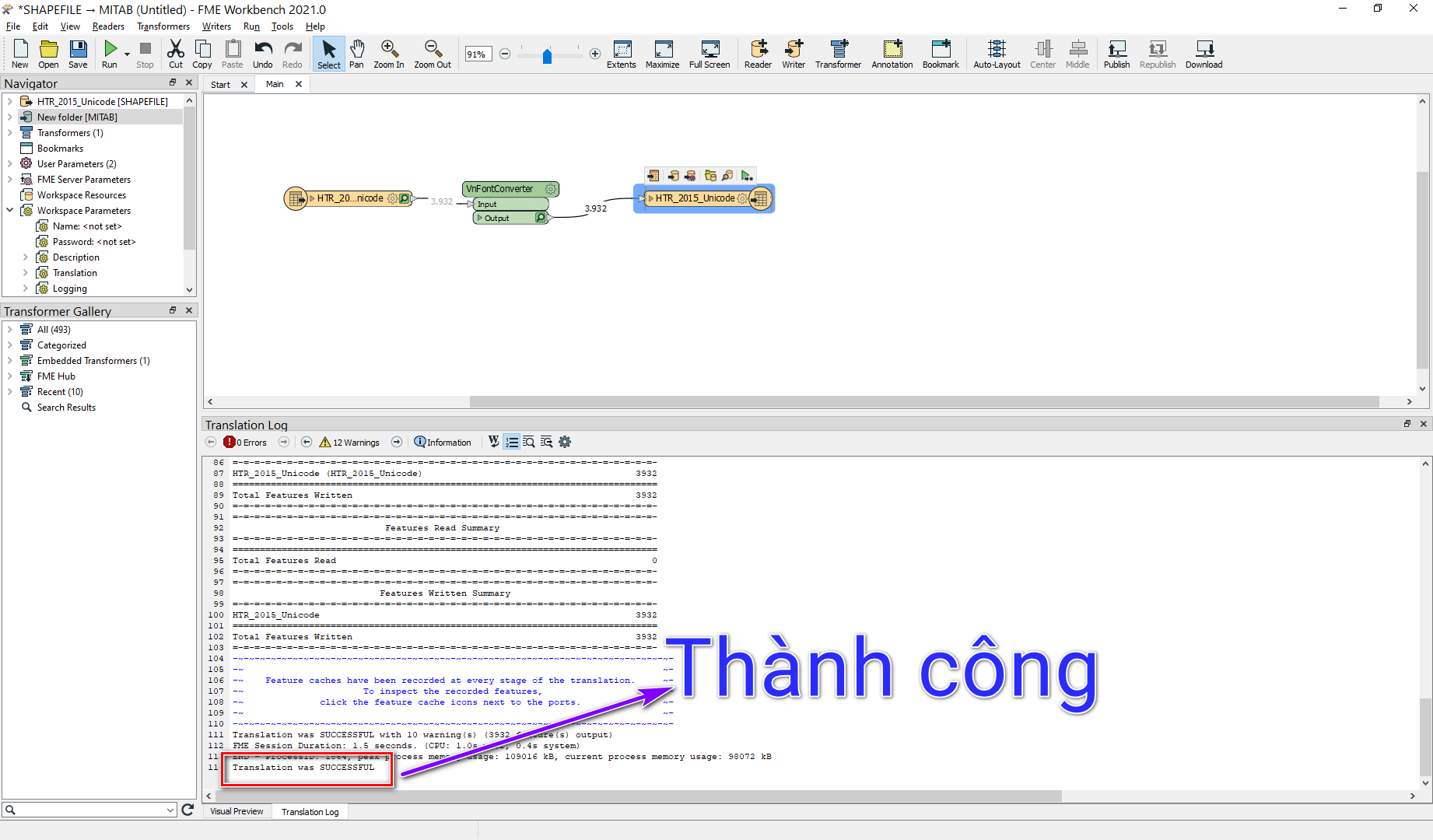

Chuyển dữ liệu thành công

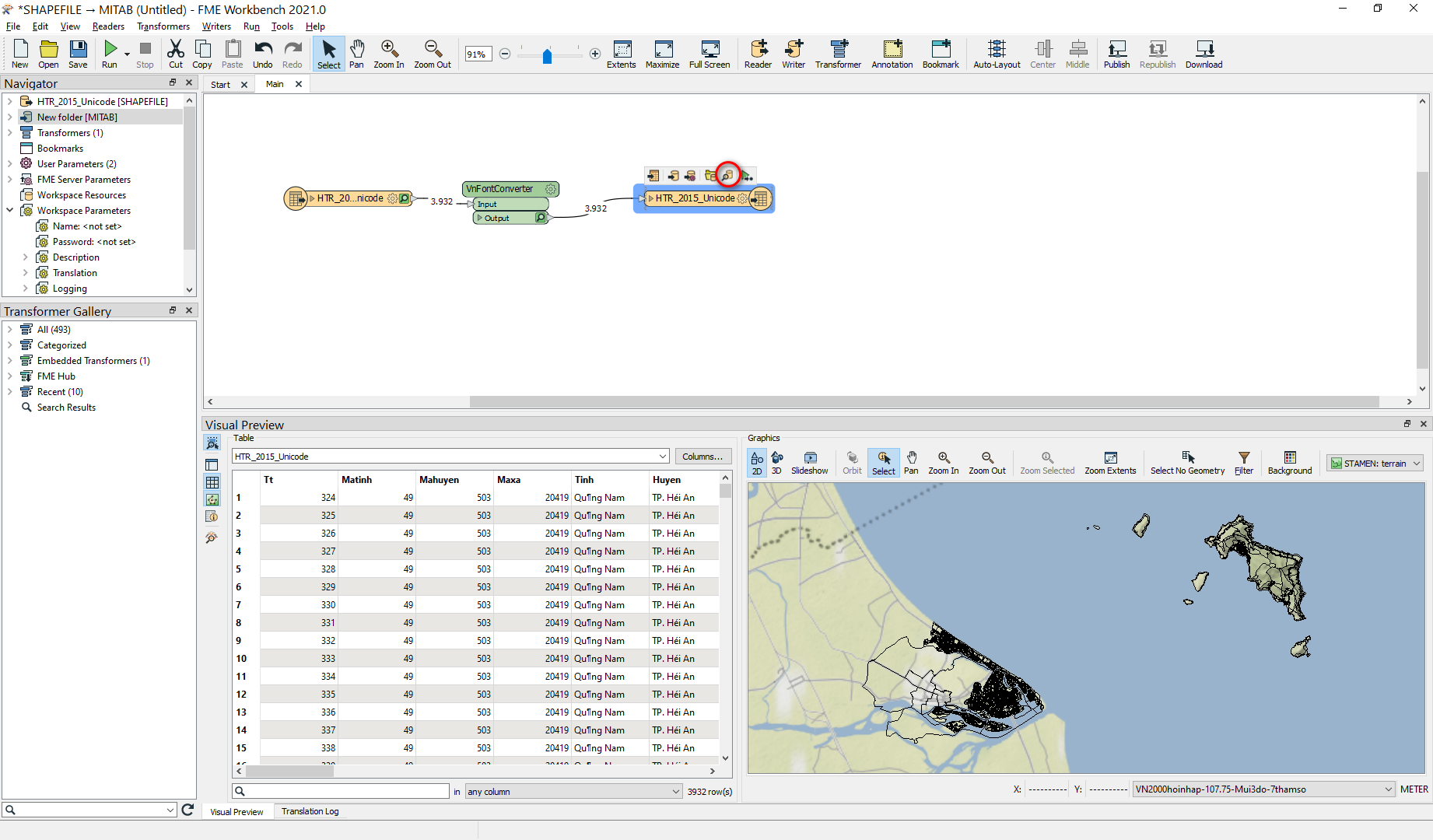

Chọn biểu tượng kính lúp để xem trước dữ liệu. Thấy kiểu như lỗi font như ở dưới là Mapinfo đọc được.

Lưu ý:

  • Nếu chọn hệ nội bộ thì hình xem trước ở dưới nó sẽ lệch 1 chút (200 mét, hệ Kiểm lâm đang dùng)
  • Nếu chọn hệ hội nhập thì hình dưới sẽ khớp

Hi vọng bài viết này đã giúp các bạn chuyển font chữ trên dữ liệu GIS

Nếu bạn đang chuyển dữ liệu FRMS thì tham khảo bài viết này sẽ giúp bản chuyển dữ liệu FRMS đầy đủ nhất. Xem tại đây
